福田國六吸塵車-道路吸塵清掃車

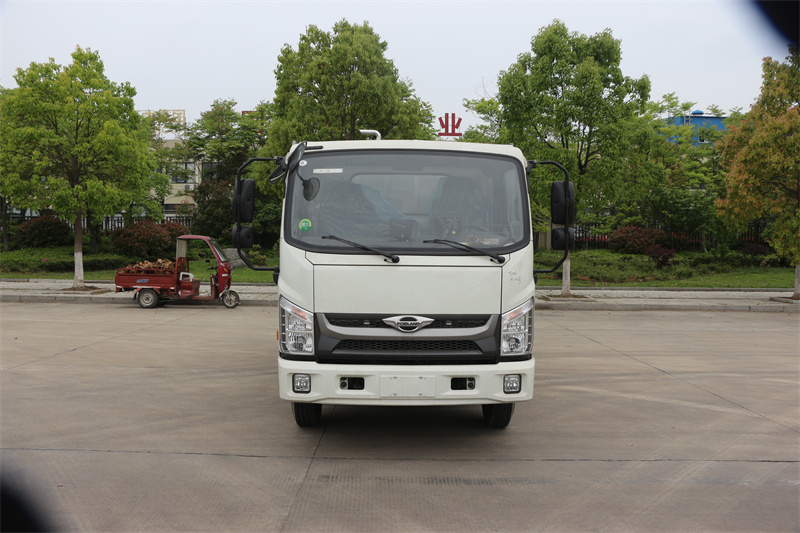

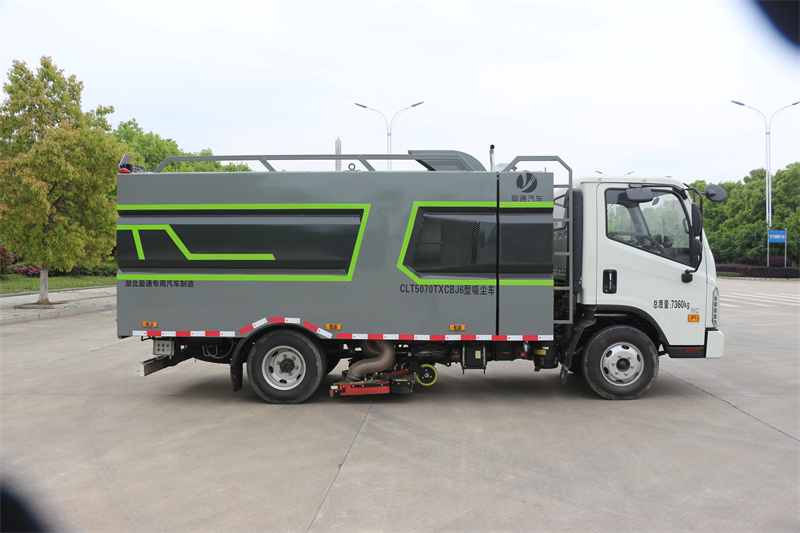

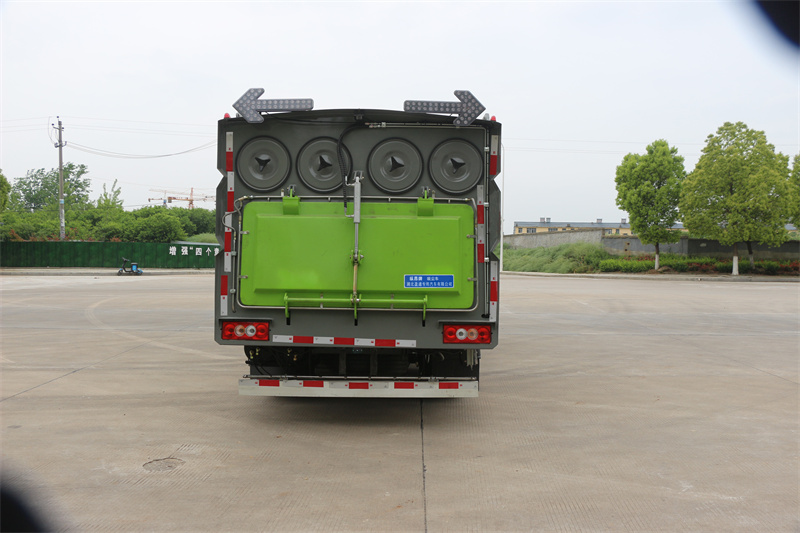

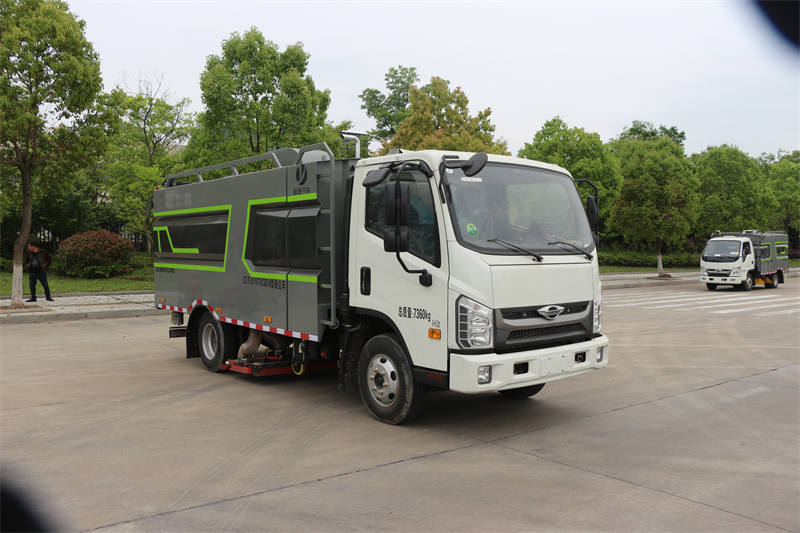

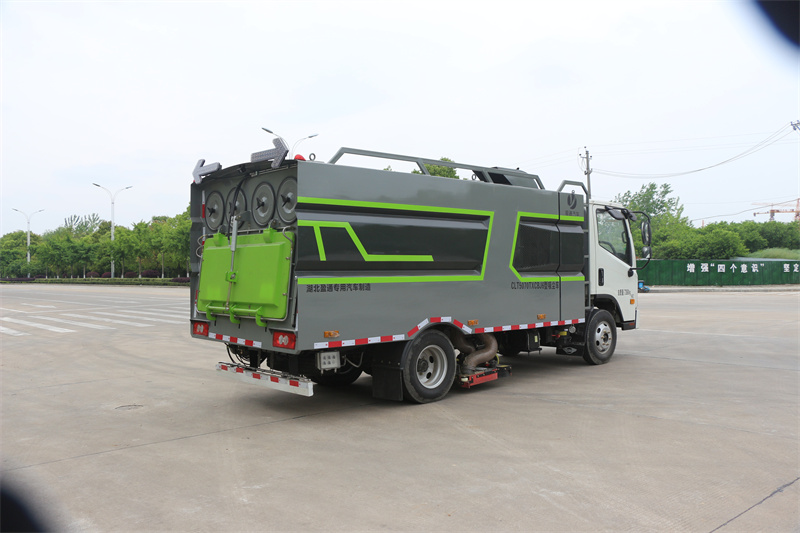

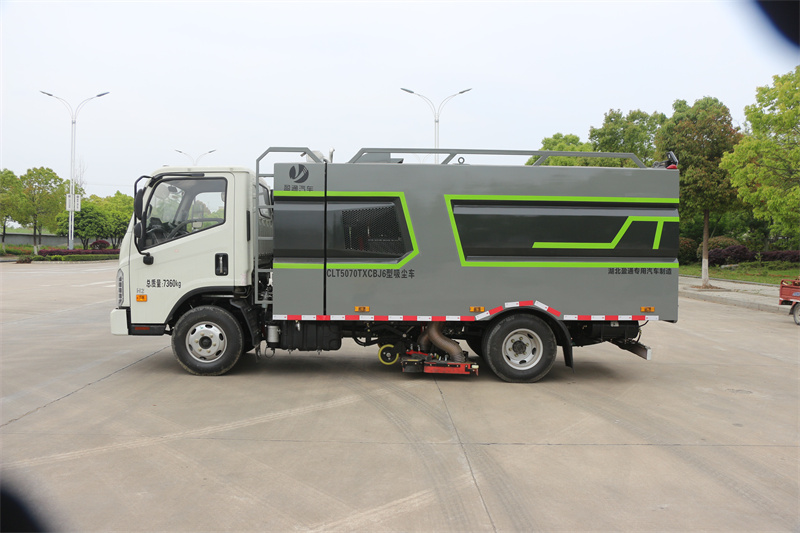

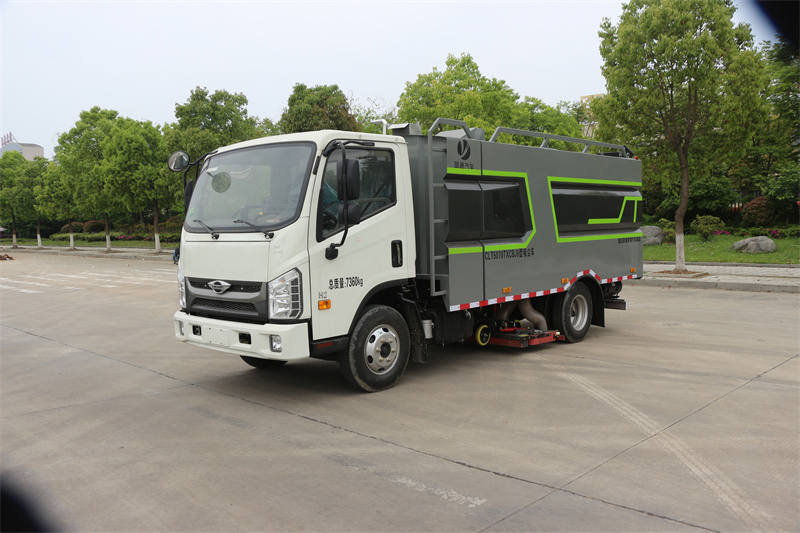

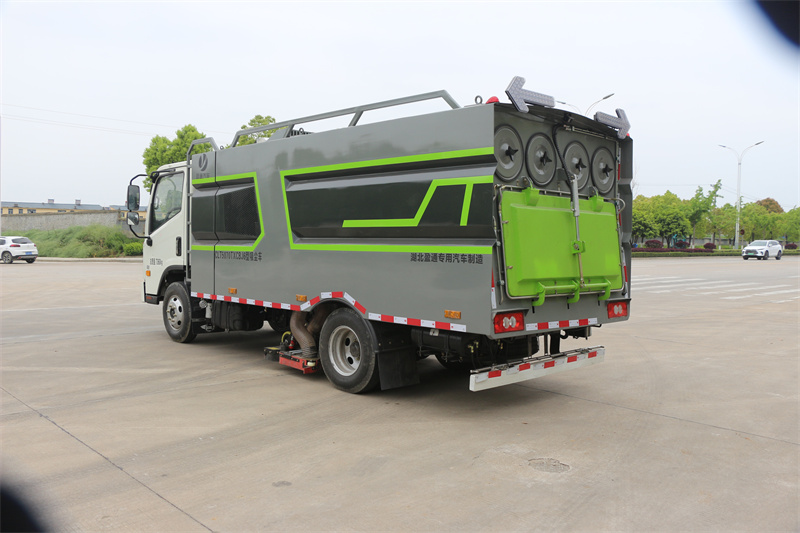

道路吸塵清掃車圖片展示

福田國六吸塵產品參數

福田吸塵車功能

吸塵清掃車車型簡介●

公司研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放。適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。

● 采用后置寬幅吸嘴，吸盤帶滾掃,垂直濾筒結構。

● 寬幅吸嘴由液壓油缸控制升降，采用液壓浮動技術可大大提高膠輪的使用壽命。

● 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。

● 采用圓形濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果；配置大容量的垃圾箱，提高作業效率。

● 電氣系統采用集成模塊化控制，面板具有故障診斷、數字測試，副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。

●車輛主要技術參數，軸距：3308mm，整備質量：5450KG，總質量：7360KG，外形尺寸：6230mm*2090mm（2100mm）*2610mm。

●車輛可選主發動機型號：CY4BK461（朝柴95KW）、D20TCIF1（云內93KW）、YCY24140-60（玉柴103KW）。

小多利卡吸塵車詳細技術說明：

吸塵清掃車整車配置

該吸塵車采用東風小多利卡二類底盤改裝，加裝副發動機、風機、垃圾箱、液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明：

1、 東風多利卡二類底盤。

2、副發動機采用江鈴五十鈴64KW帶渦輪增壓副發動機。

3、免維護自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用7.1級大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。

 5、副發動機加裝空氣濾芯，機油濾芯，有效防止副發動機進灰塵，導致拉缸。

 6、吸盤的吸口寬度達到2000mm，高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸塵效果，吸塵效率更高。

7、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

 8、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。

 9、PLC駕駛室操作作業。

 10、車輛內部帶10個高分子濾筒，有效防止揚塵。

 11、車輛帶氣力反吹，可以有效的清潔濾筒。

12、車輛垃圾箱容積5立方。

13、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

14、非不銹鋼件經防銹處理，經久耐用。

福田吸塵車產品參數

道路吸塵清掃車整車技術參數
產品商標	縱昂牌	公告批次	344
產品名稱	吸塵車	產品型號	CLT5070TXCBJ6
總質量(Kg)	7360	罐體容積(m3)
額定載質量(Kg)	1665,1365	外形尺寸	6330×2100×2650
整備質量(Kg)	5500,5800	貨廂尺寸
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	鞍座最大載質量(Kg)
接近角/離去角(°)	21/12	前懸/后懸	1130/1840
軸荷(Kg)	2640/4720	最高車速(Km/h)	95,108
備注	該車主要作用于路面的吸塵作業;專用裝置為吸塵裝置、垃圾箱;隨底盤選裝駕駛室;側防護為專用裝置代替,后防護材料為:Q235碳鋼,連接方式為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:350;ABS系統控制器型號為CM4XL-4S/4M,ABS系統控制器生產企業為廣州瑞立科密汽車電子股份有限公司.
道路吸塵清掃車底盤技術參數
底盤型號	BJ1076VEJDA-51	底盤名稱	載貨汽車底盤
商標名稱	福田牌	生產企業	北汽福田汽車股份有限公司
軸數	2	輪胎數	6
軸距 (mm)	3360
輪胎規格	7.00R16LT  14PR,7.50R16LT  12PR
鋼板彈簧片數	3/6+6	前輪距	1550
燃料種類	柴油	后輪距	1485,1590
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
